从四路信号到一条增益链：驭风智控团队探索稳定电磁导引

　　
　　电磁导引看似只是“检测到线、跟着走”，真正进入微型平台后，却要面对通道差异、切换瞬态和有限空间等一系列工程问题。暑期社会实践中，山东大学控制科学与工程学院驭风智控团队以四路电感信号为切入口，尝试用共享模拟前端提升导引判断的一致性。
　　四套放大链，带来四种“尺度”
　　在原有思路中，四个电感分别接入独立运算放大电路，器件偏置、反馈电阻误差以及带宽和相位响应差异会叠加到最终输出。为了让四路信号接近，往往需要逐路调节，既依赖人工经验，也增加了PCB面积和维护负担。
　　团队在资料分析和原理图检查中明确了问题：导引系统需要尽量让输出变化反映线圈位置，而不是放大链本身的不同。

　　图1新型电磁信号处理模块原理图
　　模拟开关轮询同一仪表放大器
　　改进方案先对四个电感进行配频、配幅，再通过模拟开关按时间顺序把四路信号送入同一个仪表放大器。四路信号共享同一组增益、偏置和滤波环境，标定工作从“调四套放大器”转变为“检查线圈匹配和公共增益”，通道之间的静态差异由架构层面得到压缩。
　　这项尝试也让团队看到，集成并不意味着问题消失。模拟开关的导通电阻、寄生电容和电荷注入会在切换瞬间造成误差，程序必须在切换后设置舍弃窗口，等待输出稳定再采样。

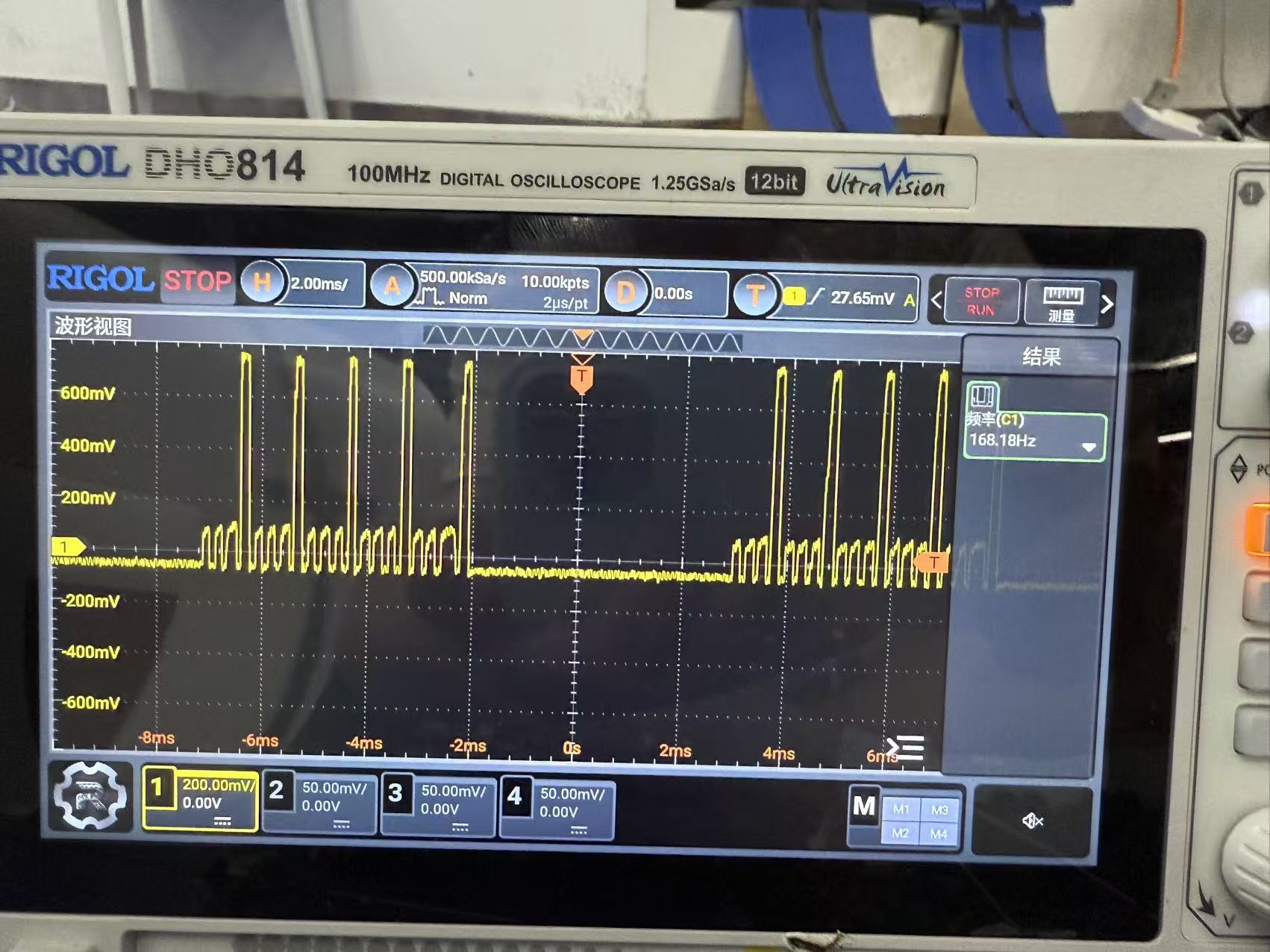

　　图2台架观测到的轮询输出波形
　　从“能采样”走向“采得可信”
　　实践中，成员围绕采样时序、输入走线和回流路径反复讨论，并计划开展同源激励下的幅值、零点和相位对比。只有把切换稳定时间测出来，才能确定扫描频率与滤波参数；只有记录不同速度下的表现，才能判断轮询架构的适用边界。
　　共享模拟前端是一种面向微型平台的工程折中：它减少了静态增益差异，也提出了更严格的时序和布局要求。团队将继续用可追溯的测试记录，把“看起来一致”推进为“数据上可复现”。
